制粒设备系列

PGL系列喷雾干燥制粒机

简介:本机组工作过程为料液通过隔膜泵高压输入,喷出雾状液滴,然后同热空气并流下降,大部分粉粒由塔底排料口收集,废气及其微小粉末经旋风分离器分离,废气由抽风机排出,粉末由设在旋风分离器下端的授粉筒收集,风机出口还可装备二级除尘装置,回收率在96-98%以上。

相关工程

详细说明

产品概述
     本机组是一种可以同时完成干燥和造粒的装置。按工艺要求可以调节料液泵的压力、流量、喷孔的大小,得到所需的按一定大小比例的球形颗粒。
   本机组工作过程为料液通过隔膜泵高压输入,喷出雾状液滴,然后同热空气并流下降,大部分粉粒由塔底排料口收集,废气及其微小粉末经旋风分离器分离,废气由抽风机排出,粉末由设在旋风分离器下端的授粉筒收集,风机出口还可装备二级除尘装置,回收率在96-98%以上。
   本机组与物料接触部分的塔体、管道、分离器的材料,均采用SUS304制作。在塔体内部与外壳之间有足够的保湿层,填充材料为超细玻璃棉,塔体设有观察门、视镜、光源及控制仪表,由电器控制操作台控制和显示。

产品应用
 制药工业:片剂、冲剂、胶囊剂颗粒;低糖、无糖的中成药颗粒; 食品:可可、咖啡、奶粉、颗粒果汁、调味品等; 其它行业:农药、饲料、化肥、颜料、染料等。

产品特点
 1、干燥速度快,料液经雾化后表面积大大增加,在热风气流中,瞬间就可蒸发95%-98%的水份,完成干燥的时间仅需要十几秒到数十秒种,特别适用于热敏性物料的干燥。
 2、所有产品为球状颗粒,粒度均匀,流动性好,溶解性好,产品纯度高,质量好。
 3、使用范围广,根据物料的特性,可以用热风干燥, 也可以用冷风造粒,对物料的适应性强。
 4、操作简单稳定,控制方便,容易实现自动化作业。

结构示意图

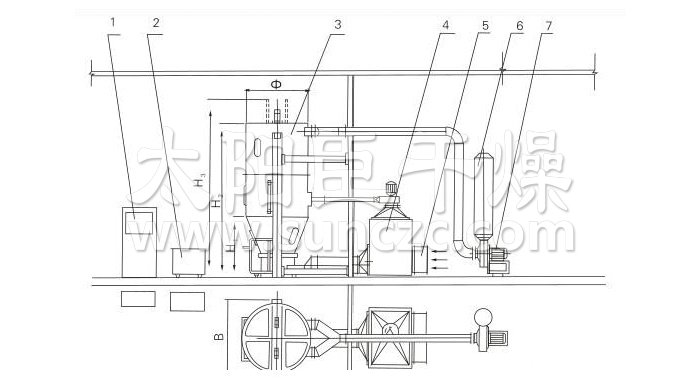

喷雾干燥制粒机结构示意图

1、控制柜 2、输液小车 3、主机 4、换热柜 5、亚高效过滤器 6、消声器 7、引风机

技术参数

项 目单位/机型PGL-3BPGL-5BPGL-10BPGL-20BPGL-30BPGL-80BPGL-120B
流浸膏minkg/h245102060100
maxkg/h46153040100140
沸腾能力minkg/批26103060100150
maxkg/批6153080160250450
液体比重kg/L≤1.30
原料容器量L26502204206209801600
容器直径mm4005507701000120014001600
引风机功率kw3.05.57.5111518.530
辅风机功率kw0.350.750.751.202.202.204
蒸汽耗量kg/h407099210300366465
压力Mpa0.40-0.60
电热型功率kw9152125.551.56075
压缩空气耗量m3/min0.50.80.80.91.11.31.8
压力Mpa0.40-0.60
作业温度°C室温-160°C自动调节
产品水份%≥0.2
物料收得率%≥99
设备噪音dB<77< td="">
主机尺寸Φmm4005507701000120014001600
H1mm940105010701220157015901690
H2mm1900236026803150363041205050
H3mm2050259030203600418047705800
Bmm74089011101420162018202100

选型例:要求每批次处理流浸膏量 I=120kg(含固量为30%)、种子量II=60kg,可由I、II得出理论成品量 M=mI+mII=120kgx30%+60kg=96kg,工作时间T=120kg/30kg/h=4h,技术参数栏中可查出沸腾量为标准载荷范围,故以每班完成两个批次,选用PGL-30型较为适宜。

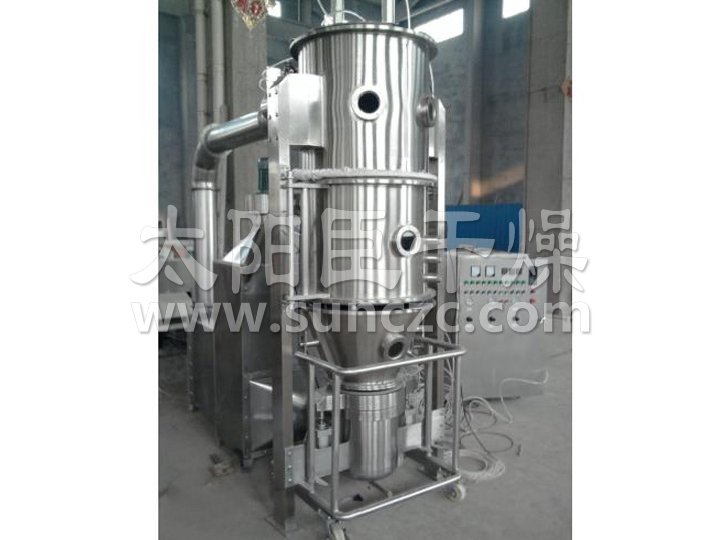

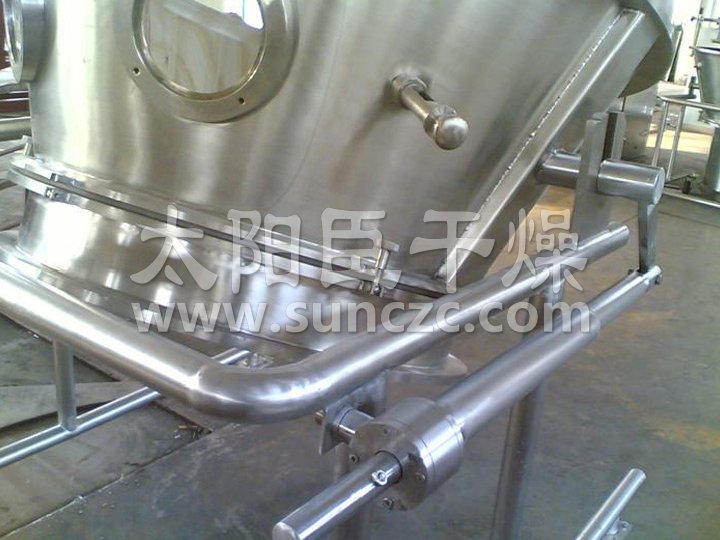

图片集锦
